Diagram Lingkaran
S
Demikian diagram lingkaran telah berhasil kita gambar, dengan memberi perintah yang singkat dan sederhana. Anda bisa saja mengubah pada bagian rotate dengan menuliskan bilangan tertentu. Silakan dicoba.
etelah sebelumnya Admin telah memberikan panduan cara menggambar diagram batang menggunakan LaTeX, maka pada kesempatan ini Admin akan memberikan panduan bagaimana caranya menggambar diagram lingkaran menggunakan LaTeX. Diagram lingkaran seperti yang kita ketahui adalah sebuah diagram yang menunjukan data atau angka-angka berbentuk lingkaran. Lingkaran tersebut dibagi dalam beberapa sektor atau irisan sesuai dengan kuantitas yang diwakilinya. Diagram lingkaran ini biasanya digunakan untuk menunjukkan sebuah proporsi atau perbandingan.
Jenis-jenis Diagram Lingkaran
Ada bebarapa jenis diagram lingkaran yang akan kita bahas dalam artikel ini yaitu :
1. Diagram lingkaran biasa/pie charts.
2. Diagram polar/polar area charts.
3. Diagram awan/cloud charts.
Selain itu juga kita akan membahas sebuah diagram berbentuk persegi/square charts.
Baik langsung saja kita membahas cara menggambar diagram lingkaran yang pertama/pie charts.
Diagram Lingkaran/Pie Charts.
Diagram lingkaran ini berbentuk seperti disk yang dibagi menjadi beberapa sektor atau juring sesuai dengan kuantitas yang diwakilinya.
1. Buka text editor Anda, di sini Admin menggunakan situs overleaf.com.
2. Pilih kelas dokumen article melalui perintah berikut.
\documentclass{article}
3. Gunakan paket pgf-pie di bagian mukadimah melalui perintah berikut.
\usepackage{pgf-pie}
4. Selanjutnya kita mulai pada bagian badan dokumen dengan menuliskan perintah berikut.
\begin{document}
5. Kemudian tiba saatnya untuk menuliskan perintah menggambar diagram tersebut dengan menuliskan perintah sebagai berikut.
\begin{tikzpicture}
6. Untuk menggambar diagramnya gunakan perintah sebagai berikut.
\pie[rotate=90]
{25/GeoGebra, 20/Blogger, 15/Edmodo, 20/\LaTeX, 20/Moodle}
7. Sampai pada tahap akhir menggambarnya dan tutup keseluruhan dokumen tersebut dengan menuliskan perintah berikut.
\end{tikzpicture}
\end{document}

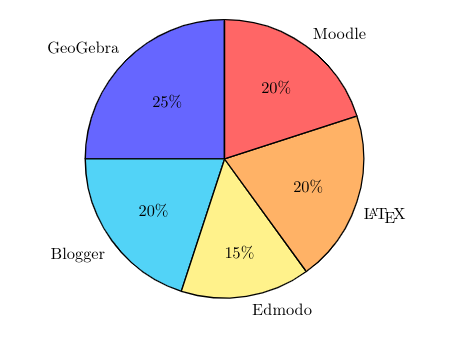

Hasil dari langkah-langkah penulisan perintah di atas adalah tampak seperti gambar berikut.
Diagram Polar/Polar Area Charts
Dalam diagram polar atau kutub, setiap irisan memiliki sudut sesuai dengan besarnya dan jari-jari yang berbeda. Untuk langkah-langkahnya sama dengan cara menggambar diagram lingkaran di atas, hanya berbeda pada langkah ke-6. Di sini kita tuliskan perintah sebagai berikut.
\pie[polar, explode=0.1, text=legend]
{25/GeoGebra, 20/Blogger, 15/Edmodo, 20/\LaTeX, 20/Moodle}
Dan setelah dikompilasi akan terlihat hasilnya seperti gambar berikut.
Kita bisa merapatkan irisan-irisan atau sektor lingkaran polar dengan cara menghapus kode explode, kemudian juga menyisipkan teks dengan menuliskan perintah text=inside. Agar lebih jelas perhatikan perintah berikut.
\pie[polar, rotate=270, text=inside,color={blue!55, green!60, red!70, yellow!50, magenta!60}]
{25/GeoGebra, 20/Blogger, 15/Edmodo, 20/\LaTeX, 20/Moodle}
Hasil kompilasinya terlihat seperti gambar berikut.
Diagram Awan/Cloud Charts
Di dalam diagram awan, kita akan menggambar sebuah diagram yang serupa dengan satu set disk yang ukurannya ditentukan oleh nilai yang diberikan, menempatkan teks di dalamnya dan menentukan jari-jarinya. Di sini sama seperti menggambar diagram polar, kita menuliskan perintah yang berbeda di langkah ke-6 seperti berikut.
\pie[cloud, text=inside, scale font, radius=3]
{25/GeoGebra, 20/Blogger, 15/Edmodo, 20/\LaTeX, 20/Moodle}
Setelah dikompilasi maka terlihat hasilnya seperti gambar berikut.
Diagram Persegi/Square Charts
Dalam diagram persegi memberikan desain kuadrat. Di sini kita menambahkan skala font dan opsi pewarnaan. Baik langsung saja untuk menggambar diagram persegi bisa dilakukan dengan memberi perintah berikut.
\pie[square, scale font, color={blue!65, red!65, green, yellow, cyan}]
{25/GG, 20/Blogger, 15/Edmo, 20/\LaTeX, 20/Moodle}
Hasil akhirnya setelah dikompilasi tampak seperti gambar berikut.
Penutup
Demikian langkah demi langkah telah kita bahas dalam menggambar diagram lingkaran menggunakan LaTeX. Diagram ini sebagai salah satu alternatif yang berguna ketika kita ingin menyajikan data statistik berupa gambar yang tentu saja akan lebih menarik untuk diamati dari segi visualnya. Bagaimana menurut Anda?
Silakan dikoreksi jika ada kesalahan, dan tuliskan masukan jika ada yang perlu ditambahkan. Semoga bermanfaat. Terima kasih.
