Parasut Terjun Payung

A
pakah Anda pernah melakukan terjun payung? ataukah berkeinginan suatu saat nanti bisa terjun payung? Kalau saya tidak, heee.... Olahraga ini memang biasanya hanya dilakukan oleh kalangan tertentu dan disokong oleh finansial yang cukup memadai. Ada banyak persiapan yang harus dilakukan jika ingin melakukan olahraga terjun payung, persiapan fisik, mental, teknik, peralatan dan lain sebagainya. Salah satu peralatan yang penting adalah parasutnya. Nah, di sini admin hanya akan membahas cara menggambar parasut terjun payung menggunakan LaTeX 😊.  Perhatikan gambar berikut.
parasut terjun payung di latex
Jika kita amati gambar tersebut maka terdapat tiga bagian, yaitu bagian kanopi yang berbentuk busur lingkaran, kemudian garis atau tali parasut, dan si mungil burung hantu. Sekarang kita bahas cara menggambar bagian tersebut satu persatu.
1. Buka text editor Anda.
2. Pilih kelas dokumen standalone dengan garis 1 cm melalui perintah berikut.
\documentclass[border=1cm]{standalone}
3. Selanjutnya di bagian mukadimah kita tuliskan paket TikZ untuk menggambar melalui perintah berikut.
\usepackage{tikz}
4. Untuk menampilkan gambar burung hantu kita memerlukan paket Tikzlings-owls dengan menuliskan perintah berikut.
\usepackage{tikzlings-owls}
5. Selanjutnya kita memasuki badan dokumen dengan menuliskan perintah berikut.
\begin{document}
\begin{tikzpicture}
6. Selanjutnya kita menggambar sebuah kanopi yang berbentuk bangun setengah lingkaran melalui perintah berikut.
\draw (0:3.5) arc(0:180:3.5);
Hasil kompilasinya terlihat seperti gambar berikut.
kanopi parasut terjun payung di latex
7. Kemudian kita menggambar kanopi-kanopi kecil di bagian bawah kanopi besar sebagai tempat untuk tali parasut melalui perintah berikut.
 \draw (-3.5,0) arc (180:0:0.5);
\draw (-2.5,0) arc (180:0:0.5);
\draw (-1.5,0) arc (180:0:0.5);
\draw (-0.5,0) arc (180:0:0.5);
\draw (0.5,0) arc (180:0:0.5);
\draw (1.5,0) arc (180:0:0.5);
\draw (2.5,0) arc (180:0:0.5);
Hasil kompilasinya terlihat seperti gambar berikut.
kanopi parasut terjun payung di latex
Langkah ke-6 dan ke-7 bisa kita sederhanakan perintahnya menggunakan kode perintah berikut.
\draw (0:3.5) arc(0:180:3.5)
arc (180:0:0.5)
arc (180:0:0.5)
arc (180:0:0.5)
arc (180:0:0.5)
arc (180:0:0.5)
arc (180:0:0.5)
arc (180:0:0.5)-- cycle;
Atau yang lebih singkat lagi menggunakan perintah berikut.
\draw (0:3.5) arc(0:180:3.5)
\foreach \i in {1,...,7}{arc (180:0:0.5) }-- cycle;
Untuk memberi pewarnaan pada kanopi kita tuliskan perintah berikut setelah perintah \draw.
[left color=red!80,right color=green!80]
Hasil pewarnaan tampak seperti gambar berikut.
kanopi parasut terjun payung di latex
8. Kemudian kita menggambar tali-tali parasutnya melalui perintah berikut.
\foreach \i in {-3.5,...,3.5}
{\draw (\i,0) -- (0,-5);}

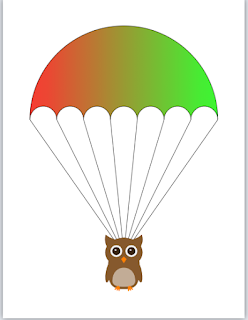

Hasil kompilasinya terlihat seperti gambar berikut.
parasut terjun payung di latex
9. Selanjutnya kita akan menampilkan burung hantu di bagian bawah tali parasut melalui perintah berikut.
\begin{scope}[yshift=-6.5cm]
\owl
\end{scope}
Hasil kompilasinya terlihat seperti gambar berikut.
parasut terjun payung di latex
10. Agar terlihat lebih eksentrik, kita akan memakaikan topi pada burung hantu melalui perintah berikut.
\thing[tophat,scale=1.5,yshift
=-0.6cm,xshift=-0.05cm]
11. Dan agar lebih terasa "hidup" kita beri tulisan sapaan dari burung hantu tersebut melalui perintah berikut.
\thing[think={\small Piye kabare?},
scale=1.5,
yshift =-0.6cm,
xshift=0.3cm]
Selanjutnya kita tutup dokumen tersebut dengan menuliskan perintah berikut.
\end{tikzpicture}
\end{document}
Dan hasil akhir dokumennya setelah dikompilasi tampak seperti gambar berikut
parasut terjun payung di latex
Demikian langkah demi langkah dalam menggambar parasut terjun payung menggunakan LaTeX. Tentu saja di dalam artikel ini ada kesalahan langkah ataupun kode perintah, oleh karena itu koreksi dan masukan dari para pembaca silagebra.com sangat Admin harapkan. Semoga bermanfaat. Terima kasih.

Referensi:
www.latexdraw.com
