Animasi Jam
W
aktu adalah seluruh rangkaian ketika proses, perbuatan, atau keadaan berada atau berlangsung. Satuan waktu dilambangkan dengan jam, menit, dan detik. Dengan jam kita bisa mengetahui waktu terjadinya suatu peristiwa. Kebanyakan jam yang beredar saat ini adalah jam analog dan jam digital. Jam analog memiliki tiga $(3)$ buah jarum penunjuk waktu. Jarum paling panjang menunjukkan detik, jarum pendek menunjukkan jam, dan jarum satunya lagi menunjukkan menit. Perhatikan gambar berikut.
Pada kesempatan ini Admin akan membagikan panduan cara menggambar dan membuat animasi jam analog menggunakan GeoGebra. Dengan animasi tersebut, maka jarum penunjuk waktu jam yang digambar akan bergerak sebagaimana layaknya jam yang sebenarnya. Bagaiman caranya? Ikuti panduan berikut ini.
1. Buka GeoGebra.
2. Pilih tool Circle with Centre Through Point. Klik Circle : centre & radius. Pada Tampilan Grafik buat lingkaran dengan jari-jari $5, 4.8, 4, 3, 0.2$. Perhatikan gambar berikut.
3. Selanjutnya klik tool Slider. Klik pada angle, isikan $\alpha$, Min=0, Max=84600, increment=1. Klik Ok. Perhatikan gambar berikut.
4. Klik tool Point. Pada tampilan grafik klik pada posisi lingkaran kedua, tepat di bawah angka $5$, dan pada pusat lingkaran. Perhatikan gambar berikut.

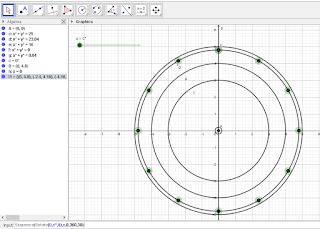

6. Pada kolom Input ketikkan : Sequence(Rotate(B, $\alpha^0$, A),$\alpha$, 0, 360,30). Klik enter. Perhatikan gambar berikut.
7. Masih pada kolom Input, ketikkan : Rotate(h, -6$\alpha$, A). Klik enter. Perhatikan gambar berikut.
8. Selanjutnya kita akan membuat jarum panjang yang menunjukkan detik. Pilih tool Line, klik vektor. Pada tampilan grafik klik garis (langkah ke-5) disekitar pusat lingkaran dan tarik garisnya melewati lingkaran ke-3. Perhatikan gambar berikut.
9. Klik kanan garis yang baru terbentuk. Pilih dan klik Object properties. Pilih warna yang diinginkan. Perhatikan gambar berikut.
9. Klik kanan garis yang baru terbentuk. Pilih dan klik Object properties. Pilih warna yang diinginkan. Perhatikan gambar berikut.
10. Pada kolom Input, ketikkan : Rotate (h, -$\alpha$/10, A). Klik enter. Perhatikan gambar berikut.
11. Selanjutnya kita akan membuat jarum panjang yang menunjukkan menit. Pilih tool Line, klik vektor. Pada tampilan grafik klik garis (langkah ke-10) disekitar pusat lingkaran dan tarik garisnya melewati lingkaran ke-2. Perhatikan gambar berikut.
12. Pada kolom Input, ketikkan : Rotate (h, -$\alpha$/120, A). Klik enter. Perhatikan gambar berikut.
13. Selanjutnya kita akan membuat jarum pendek yang menunjukkan jam. Pilih tool Line, klik vektor. Pada tampilan grafik klik garis (langkah ke-12) disekitar pusat lingkaran dan tarik garisnya mendekati lingkaran ke-2. Perhatikan gambar berikut.
14. Pada kolom Input ketikkan : Sequence(Rotate(B, $\alpha^0$, A),$\alpha$, 0, 360, 6). Klik enter. Perhatikan gambar berikut.
13. Selanjutnya kita akan membuat jarum pendek yang menunjukkan jam. Pilih tool Line, klik vektor. Pada tampilan grafik klik garis (langkah ke-12) disekitar pusat lingkaran dan tarik garisnya mendekati lingkaran ke-2. Perhatikan gambar berikut.
14. Pada kolom Input ketikkan : Sequence(Rotate(B, $\alpha^0$, A),$\alpha$, 0, 360, 6). Klik enter. Perhatikan gambar berikut.
15. Pilih tool slider, klik Button. Pada Caption ketikkan START dan pada kotak GeoGebra Script ketikkan StartAnimation ($\alpha$). Buat lagi tombol STOP dan pada kotak GeoGebra Script ketikkan StartAnimation (false), terakhir tombol RESET dan pada kotak GeoGebra Script ketikkan StartAnimation ($\alpha=0$).
16. Selanjutnya rapikan jam yang telah selesai digambar. Agar tampilan lebih menarik, beri pewarnaan pada jarum panjang, jarum pendek, slider, noktah-noktah, dan lain sebagainya. Hilangkan lingkaran ke-2 dan ke-3. Buat angka-angka $1-12$ dan tempatkan sesuai pada posisinya. Masukkan gambar juga agar jamnya lebih menarik.

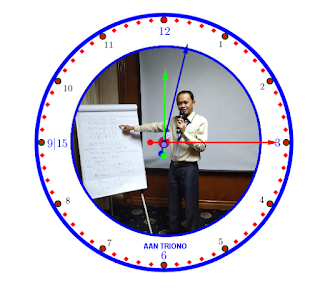

Berikut Admin berikan contoh hasil panduan membuat animasi jam di Geogebra. Klik START untuk memulai, klik STOP untuk berhenti, dan klik RESET untuk mengembalikan jam ke posisi awal.
16. Selanjutnya rapikan jam yang telah selesai digambar. Agar tampilan lebih menarik, beri pewarnaan pada jarum panjang, jarum pendek, slider, noktah-noktah, dan lain sebagainya. Hilangkan lingkaran ke-2 dan ke-3. Buat angka-angka $1-12$ dan tempatkan sesuai pada posisinya. Masukkan gambar juga agar jamnya lebih menarik.
Berikut Admin berikan contoh hasil panduan membuat animasi jam di Geogebra. Klik START untuk memulai, klik STOP untuk berhenti, dan klik RESET untuk mengembalikan jam ke posisi awal.
Demikian panduan cara menggambar dan membuat animasi jam analog menggunakan Geogebra. Jika ada kesalahan mohon dikoreksi, jika belum paham mari diskusi, jika ada masukan tuliskan di sini dan jika Anda senang, Admin buatkan panduan lagi 😊. Semoga bermanfaat. Terima kasih.
